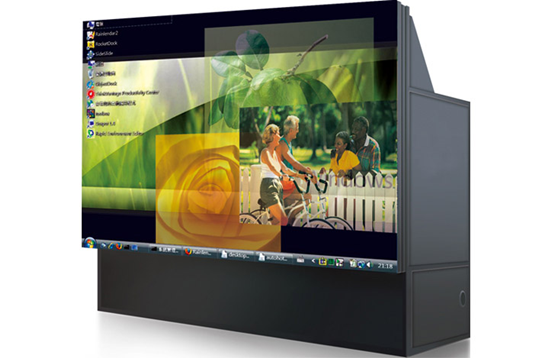

激光光源DLP背投单元





新一代激光光显光源投影单元是采用蓝光激光结合荧光粉色轮技术（代替传统UHP或LED光源）提供红、绿、蓝三色光，利用DLP技术成像。激光光显光源使用一组蓝色激光器，利用多色荧光粉色轮的旋转有效解决了荧光粉的热淬灭和散热问题，使荧光粉能够在高强度激发光照射条件下稳定的工作，产生红光、绿光和蓝光；同时，利用多色荧光粉色轮的旋转实现在不同时间产生不同颜色的光输出，最终实现白色光的输出。产品具备低成本、长寿命、高安全可靠性、节能、环保等特色。



产品特点



■ 超高亮度

新一代激光光显光源投影单元大幅度提升了光机亮度，其中高分辨率单元亮度可达到2000ANSI流明，亮度是目前DLP背投单元中表现较高的产品，填补了LED光源不适用于大尺寸背投单元的产品空缺，可广泛应用于80"以上投影单元中。



■ 超长使用寿命

LX03系列投影单元采用激光光显技术，激光器拥有60,000小时以上超长适用寿命以及变化平稳的亮度曲线，8~10年内不需要更换光源，有效避免了高额耗材成本及维护费用的投入。



■ 节能环保

 低功耗——新一代激光光显光源投影单元正常运行时功耗130W，仅为现有LED光源投影单元功耗的40%，是目前DLP背投单元中功耗较低的投影产品，大大降低运行成本。

无汞、无毒——激光器为半导体晶体原件，没有高压结构，无炸灯危险，无汞污染，长期使用安全可靠。



■ 色彩纯正、还原性好

最新一代激光光显光源投影单元较以往背投产品色域更接近国际标准色域范围，色彩更纯正，还原性好。

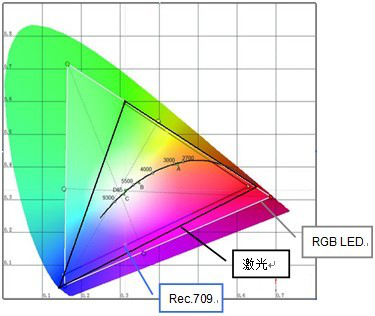

 图中Rec.709为国际标准色域范围，激光非常接近该标准。

■ 七色域调整技术，精确的一致性调整和色彩还原功能

最新一代激光光显光源投影单元具有红、绿、蓝、青、黄、紫、白七种色彩独立调整功能，你可以分别调整每个颜色而不会影响其他颜色的改变，确保色彩的精确还原，同时整屏的一致性更容易实现。



■ 符合RoHS专业环保测试标准

新一代激光光显光源投影单元秉承以往DLO产品的优良品质，经检测不含铅、汞、镉、六价铬、聚合溴化联苯(PBB)、聚合溴化联苯乙醚(PBD E)及其它有毒有害物质，安全可回收。产品通过RoHS专业环保测试标准。

产品参数

型号	SLDP-LX03		SLDP+-LX03(2000)	SLDP+-LX03(4000)
投影技术	单片0.7″ 12° LVDS DMD®，DDP3020F（极致色彩）		单片0.95″ 12° LVDS DMD®，DDP3020F（极致色彩）
物理分辨率	XGA（1024x768）		SXGA+（1400x1050）
亮度	1500ANSI流明		2000ANSI流明	4000ANSI流明
	（800~1500无级可调）		（1000~2000无级可调）	（3000~4000无级可调）
功率	正常工作功耗：130W；		正常工作功耗：160W；	正常工作功耗：250W；
	待机：≤1W		待机：≤1W	待机≤1W
对比度	≥2000：1
亮度均匀性	90% （9点ANSI测试）
色彩	32位
灰度等级	256级
噪声	≤40分贝（屏前3米处）
光源	4倍冗余蓝光激光光源
光源寿命	60,000小时
信号接口	输入	DVI	DVI-D 25Px1 (TDMS)	水平：15-120KHz
				垂直：24-120Hz
		模拟RGB	VGA1：DB15或5BNC；	点时钟：25-165MHz
			VGA2：DB15	分辨率：640x480~1920x1080
		C-Video	1BNCx1	NTSC，NTSC4.43，PAL，PAL-M，PAL-N，SECAM
	输出	DVI	DVI-D 25Px1 (TDMS)	分辨率：640x480~1920x1080
控制接口	RS-232，DB9 1 in & 1out
RGB标准	VGA～SXGA+
影像标准	NTSC，NTSC4.43，PAL，PAL-M，PAL-N，SECAM
输入电压	100VAC ~240VAC
输入频率	50/60Hz
环境条件	极端环境温度范围：-5～40℃，不建议（建议最佳工作温度范围：23±5℃）
	极端环境湿度范围：20～80%不结露，不建议（建议最佳工作湿度范围：40～60%）
	大气压力：86 KPa~ 106 Kpa
	注：温湿度环境直接影响屏幕的品质，应尽量避免在温度急剧变化的环境中使用。
